海康集中存储产品（CVR）配置使用

 本文详细指导CVR的配置步骤，包括设置管理页面、硬盘检测、一键配置、阵列管理、逻辑卷分配及CVR服务启用。重点讲解了弱电工程师如何正确部署CVR以满足视频监控需求。

那么怎么才能让CVR用起来呢？现在我们就来给大家介绍CVR的配置和使用了！

1、管理页面访问

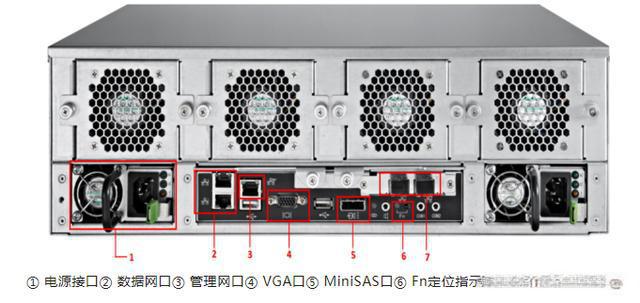

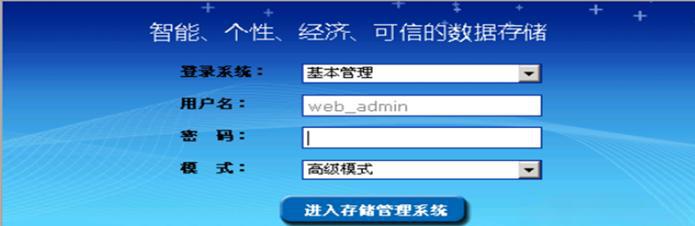

直连机身后面板的管理口，将本机设为10.254.254.254同网段IP，ping 10.254.254.254 来测试验证是否与存储设备连通，ping通后网页可以访问https://10.254.254.254:2004，进入管理界面；

01-1

在网络管理界面下更改数据口的IP(默认192.168.0.100)，以接入交换机可接通服务器，服务器可通过网页访问https://数据口IP地址:2004，进入管理界面。

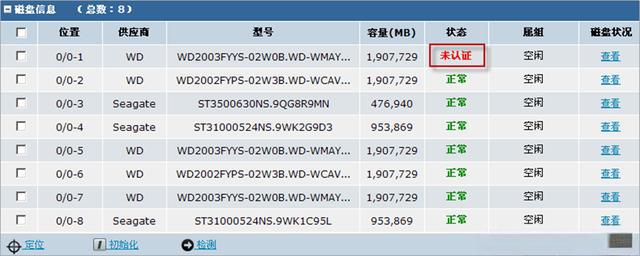

2、硬盘检测

首加入存储系统中的磁盘，状态均会显示为“未认证”，此类磁盘是未进行检测认证的，必须通过磁盘检测之后才能使用。

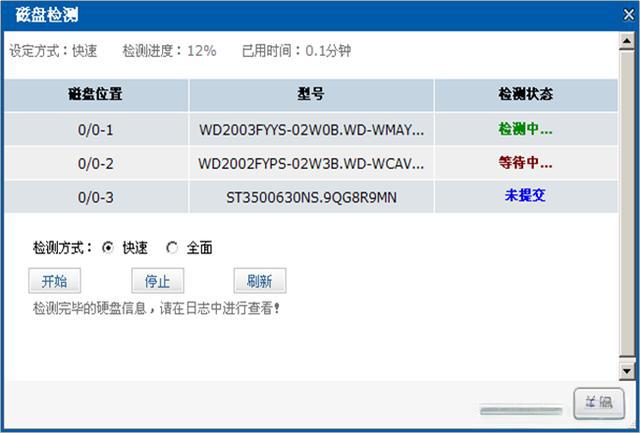

硬盘检测认证

检测可能需要十来分钟，请耐心等待。

硬盘检测

3、一键配置CVR服务(可选)

新CVR设备提供一键配置的方式，可以一键完成CVR配置。这种方式配置的CVR阵列数量热备盘数量是系统自动选择的，不可以自定义配置，对热备盘数量等有特殊要求的不建议使用。

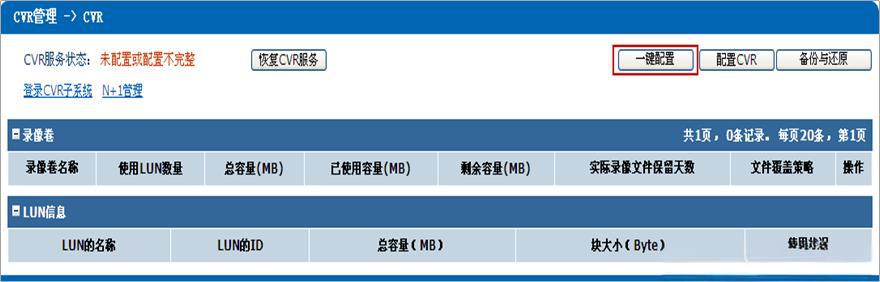

在CVR管理-CVR页面点击一键配置即可(注意：必须是在阵列配置之前操作)。

CVR一键配置

4、阵列管理

在阵列管理中，添加硬盘配置阵列，阵列类型选择RAID5，一个阵列多不超过12块盘。

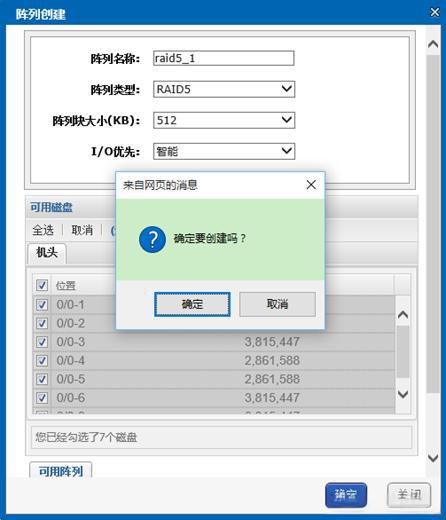

06-1

创建RAID

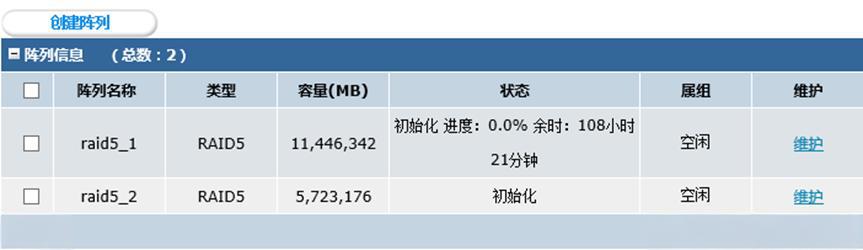

创建阵列

另外，我们需要留一些硬盘来配置热备盘，当阵列中出行坏盘热备盘能及时顶上。16盘位24盘位建议配置1-2块，36盘位48盘位建议2-3块。

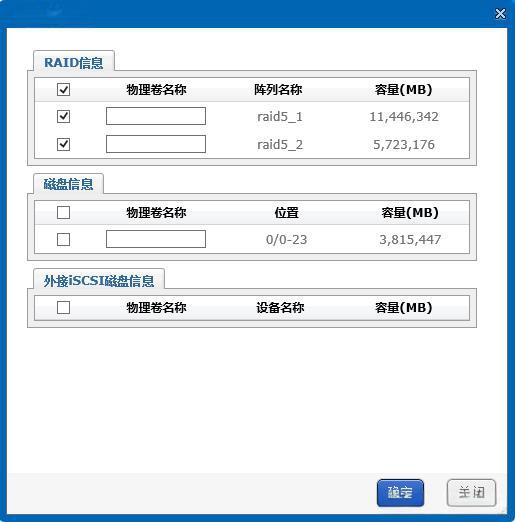

5、添加存储池

将所有raid全选添加即可，物理盘名称可缺省。

存储池

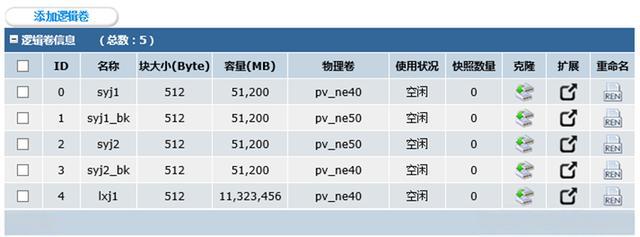

6、分配逻辑卷

按照SY1、BF1、SY2、BF2的顺序配置私有卷和备份卷，大小均为60000MB(≥50G)；

分配逻辑卷

剩下的阵列一般以lun+数字的方式划分录像卷，大小为8000000MB(≤8T)，当一个raid不足8T时将其全部划为一个录像卷。

7、配置CVR，开启CVR服务

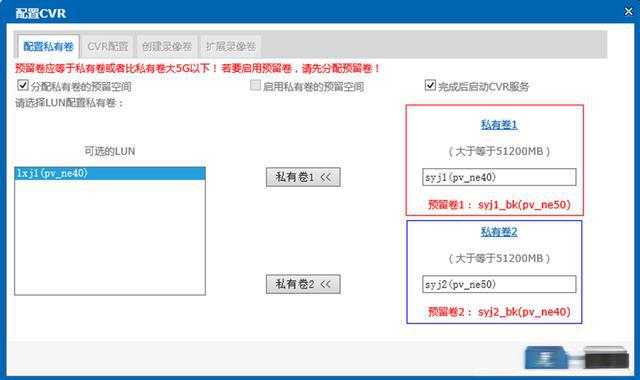

进入CVR管理，配置私有卷

配置私有卷

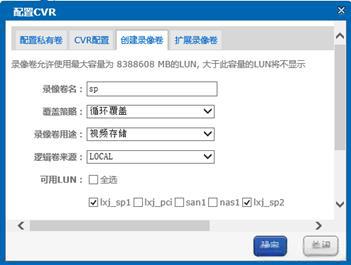

创建录像卷

录像卷

至此，CVR页面配置完成。页面出行对应的录像卷。

录像卷正常运行

CVR的使用

在配置完成后，CVR就可以当作一个视频存储空间去用了。在4200客户端或者综合安防平台中，将CVR对应地添加进去后，将对应点位的录像配置到CVR的存储池中即可。录像的查询和下载通过4200客户端或者平台客户端来实现。

结语

CVR在大、中型视频监控系统中，经常使用，弱电工程师除了会正确的安装CVR存储设备，还要学会CVR的简单部署和配置！
